Fios de equipamentos eletrônicos UL3417são fios que atendem aos padrões de segurança estabelecidos pelo Underwriters Laboratories (UL) nos Estados Unidos. Comparado com fios UL1007 ou UL1061 do mesmo grau, uma característica importante do fio de equipamento eletrônico UL3417 é que seu isolamento é geralmente feito de material XLPE, o que lhe confere uma série de desempenho superior, maior nível de resistência ao calor e melhor do que muitos fios de PVC padrão. Excelente resistência a solventes químicos e óleo, capaz de resistir à erosão de muitos produtos químicos e lubrificantes industriais. Boa resistência mecânica e ao desgaste, sua estrutura-reticulada permite manter boas propriedades físicas em altas temperaturas e possui forte resistência ao corte e ao desgaste.
Recurso
Condutor: Fios Estanhados/Cobre Nu
Isolamento: XLPE
Temperatura retida: 125 graus
Tensão Retida: 30Vac
Pode ser par trançado e multi{0}}núcleo
Boas propriedades dielétricas
A estabilidade química é boa
Baixa fumaça
Não-halogênio
Referência padrão:UL758,UL1581
Testes ambientais aprovados ROHS/REACH
UL 30awg a 10awg
Aplicativo
Fiação interna de eletrodomésticos
Este é um dos cenários de aplicação mais comuns para o fio de equipamento eletrônico UL3417. É amplamente utilizado para conexões elétricas em áreas-de alta temperatura ao redor ou dentro de elementos de aquecimento. Por exemplo, conectar magnetrons, transformadores de alta-tensão e interruptores de intertravamento de portas em um forno de micro-ondas; Conecte placas de aquecimento, controladores de temperatura e circuitos de controle na parte inferior ou na câmara interna de panelas elétricas de arroz, panelas de pressão e fornos; Fiação próxima às caldeiras de aquecimento dos dispensadores de café e água. Sua resistência a altas temperaturas garante que o isolamento do fio não envelhecerá ou rachará prematuramente quando o calor interno se acumular durante a operação-de longo prazo do aparelho elétrico, garantindo a segurança.
Controle industrial e equipamentos de energia
Em gabinetes de controle industrial, conversores de frequência, servo-drives, módulos PLC, diferentes cortes de energia (UPS) e fontes de alimentação comutadas (SMPS), os componentes são densamente compactados e podem gerar altos aumentos de temperatura. O fio de equipamento eletrônico UL3417 é usado para fios de jumper entre placas PCB, conectando dispositivos de energia (como módulos IGBT, terminais de alta corrente), ventiladores e sensores internos. Sua boa resistência química também resiste à corrosão do fluxo de solda e dos agentes de limpeza que podem entrar em contato com o equipamento durante a produção ou manutenção.
Controle industrial e equipamentos de energia
Em gabinetes de controle industrial, conversores de frequência, servo-drives, módulos PLC, diferentes cortes de energia (UPS) e fontes de alimentação comutadas (SMPS), os componentes são densamente compactados e podem gerar altos aumentos de temperatura. O fio de equipamento eletrônico UL3417 é usado para fios de jumper entre placas PCB, conectando dispositivos de energia (como módulos IGBT, terminais de alta corrente), ventiladores e sensores internos. Sua boa resistência química também resiste à corrosão do fluxo de solda e dos agentes de limpeza que podem entrar em contato com o equipamento durante a produção ou manutenção.
Equipamento que requer confiabilidade especial
Sua excelente resistência ao desgaste e resistência mecânica o tornam adequado para dispositivos com estruturas internas complexas e fios que podem estar sujeitos a fricção ou compressão, como os fios de conexão de peças móveis dentro de equipamentos de automação de escritório (impressoras, copiadoras), bem como os circuitos de controle de determinados equipamentos médicos (peças de contato direto que não são do paciente). O fio de equipamento eletrônico UL3417 é frequentemente usado para conectar a fonte de alimentação dentro de módulos de display LED e luminárias industriais para garantir uma operação estável-de longo prazo em espaços fechados de dissipação de calor.
Estrutura
Cores disponíveis: PRETO, BRANCO, VERMELHO, AMARELO, VERDE, AZUL, CASTANHO, CINZA, LARANJA, VIOLETA
Parceiros

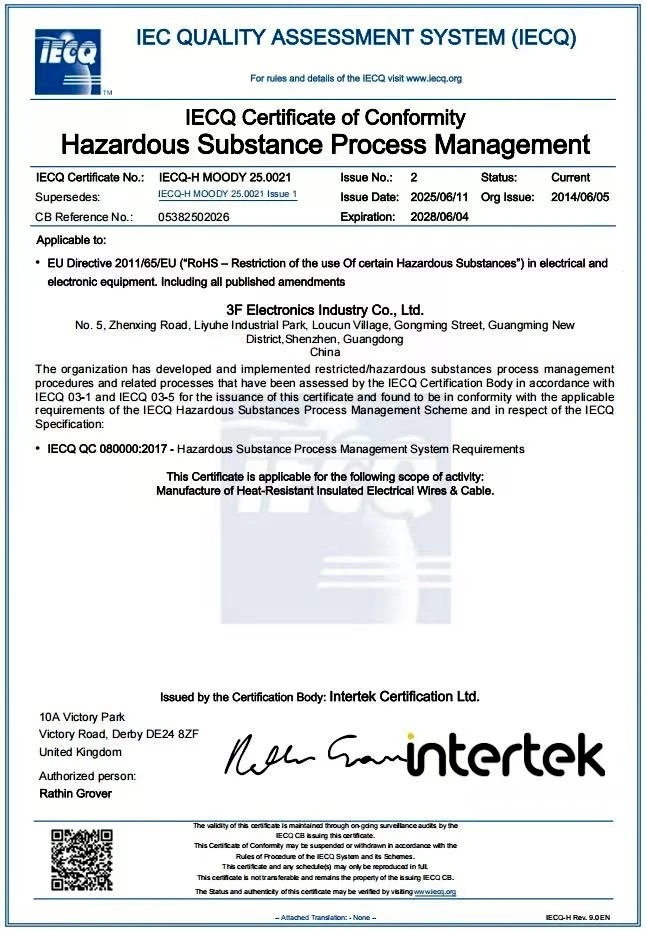

Certificação
IECQ
VDE
UL
CCC
SA
Solução
Perguntas frequentes
Q:1.Qual é o prazo de entrega para produção em massa?
R: Cerca de 20 a 30 dias.
P: 2. Seus fios são compatíveis com ROHS?
R: Todos os nossos fios são compatíveis com ROHS.
P:3.Qual é o seu serviço de envio?
R: Podemos fornecer serviços de reserva de navios, consolidação de mercadorias, declaração alfandegária, preparação de documentos de embarque e entrega a granel no porto de embarque.
Parâmetros Técnicos
|
ESTILO |
padrão AWG |
Tamanho do condutor (Nº/mm) ±0,005 mm |
Condutor resistência 20 graus (Ω/Km) |
Condutor Dia. (mm) |
isolamento grossura (mm) |
Diâmetro total (mm) |
||
|
Nome. |
Min. |
Nome. |
Tolé. |
|||||
|
3417
|
10 |
105/0.254 |
3.54 |
3.00 |
0.35 |
0.20 |
3.70 |
±0.15 |
|
12 |
65/0.254 |
5.64 |
2.36 |
0.30 |
0.20 |
3.00 |
±0.15 |
|
|
14 |
41/0.254 |
8.96 |
1.88 |
0.30 |
0.20 |
2.50 |
±0.15 |
|
|
16 |
26/0.254 |
14.60 |
1.50 |
0.30 |
0.20 |
2.10 |
±0.10 |
|
|
18 |
16/0.254 |
23.20 |
1.17 |
0.30 |
0.20 |
1.75 |
±0.10 |
|
|
20 |
21/0.18 |
36.70 |
0.95 |
0.25 |
0.20 |
1.46 |
±0.10 |
|
|
22 |
17/0.16 |
59.40 |
0.76 |
0.25 |
0.20 |
1.26 |
±0.10 |
|
|
24 |
11/0.16 |
94.20 |
0.61 |
0.25 |
0.20 |
1.10 |
±0.10 |
|
|
26 |
7/0.16 |
150.00 |
0.48 |
0.25 |
0.20 |
1.00 |
±0.10 |
|
|
28 |
7/0.127 |
239.00 |
0.38 |
0.25 |
0.20 |
0.90 |
±0.10 |
|
|
30 |
7/0.10 |
381.00 |
0.30 |
0.25 |
0.20 |
0.80 |
±0.10 |
|
Tag: fio de equipamento eletrônico ul3417, fornecedores de fio de equipamento eletrônico ul3417 na China, fabricantes, fábrica
